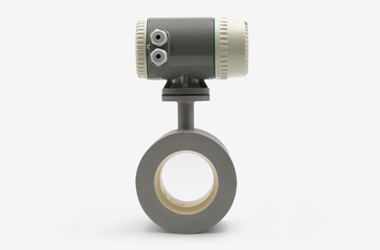

一体夹持式电磁流量计
AMAG-W系列流量计为无法兰结构的夹持型电磁流量计，是一种高性能、高可靠性的流量计，它采用新一代专用优质衬里材料和便于经常清洁的夹持连接方式，广泛用于食品（饮料、乳制品）、医药、化工和酿造行业。
资料下载|
公称通径 |
DN10～DN200 |
|
电极材料 |
316L, Hb, Hc, Ti, Ta, Pt |
|
衬里材料 |
PTFE, PFA, F46 |
|
介质电导率 |
≥5μS/cm , 软化水为 20μS/cm |
|
精度等级 |
±0.5%RS～±1.0%RS |
|
流速范围 |
0.3m/s ～12m/s |
|
介质温度 |
A：≤80℃；B：≤120℃； |
|
公称压力 |
0.6MPa~1.6MPa(按口径) |
|
安装形式 |
一体、分体 |
|
外壳材质 |
标准不锈钢 |
|
连接方法 |
夹持式，符合GB9119-88或GB9915-88 |
|
其他常规参数 |
同普通法兰式电磁流量计相同 |
|

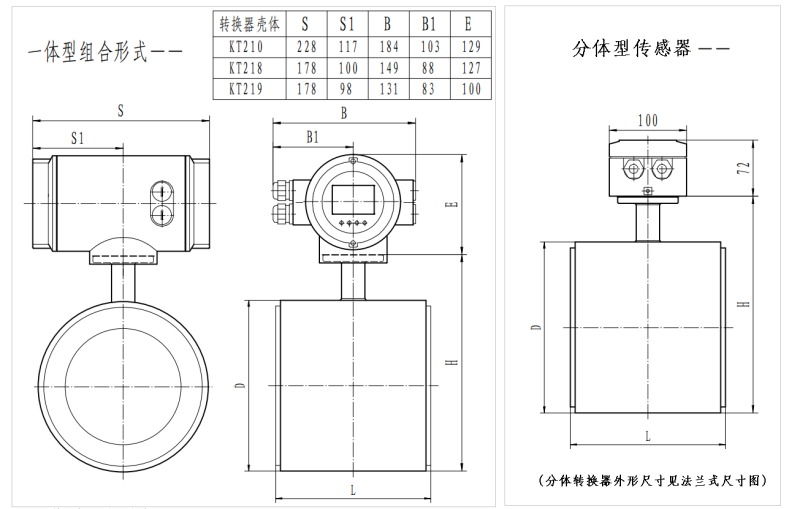

公称通径(mm) |
安装尺寸（mm） |
近似质量（Kg） |
|||
|
L |
D |
H |
一体式 |
分体式 |
|
|
10 |
|
|
|
|
|
|
15 |
100 |
90 |
150 |
|
|
|
20 |
100 |
90 |
150 |
|
|
|
25 |
100 |
90 |
150 |
|
|
|
32 |
100 |
90 |
150 |
|
|
|
40 |
110 |
100 |
160 |
|
|
|
50 |
110 |
115 |
175 |
|
|
|
65 |
115 |
135 |
195 |
|
|
|
80 |
115 |
135 |
195 |
|
|
|
100 |
140 |
160 |
220 |
|
|
|
125 |
160 |
180 |
240 |
|
|
|
150 |
195 |
220 |
280 |
|
|
|
备 注 |
|
||||
